这一期我们开始来了解一下关于海图识别的一些小知识。

【学航海】别说你看得懂海图,不信请看!

在航用海图上除有经、纬线外,还必须将所有的航海资料,诸如地形、地物、水深、航行障碍物、助航标志、港湾设施等,按其各自的地理坐标,用一定的符号或缩写准确地绘制到图网上去。

【学航海】别说你看得懂海图,不信请看!

海图图式是海图的“文字”,只有懂得海图图式才能正确熟练地和充分地利用海图上的航海资料,最大限度地发挥海图的导航作用。

下面我们一起来了解一下海图标题栏和图廓注记。

1.海图标题栏

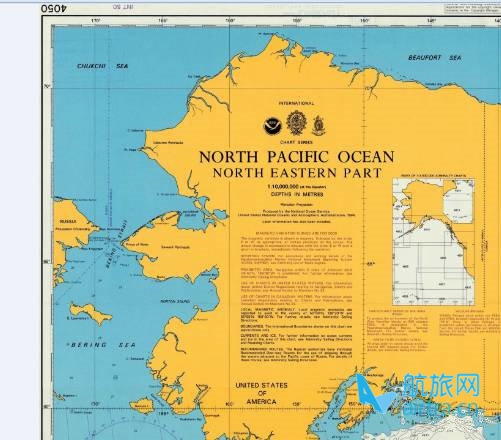

海图标题栏是海图说明栏。一般刊印在海图内陆处或航行不到的水面上,特殊情况下也可能印在图廓外适当的地方。

海图标题栏主要内容:

图名、海图比例尺、海图投影、深度和高程的单位及其基准面、其它。

【学航海】别说你看得懂海图,不信请看!

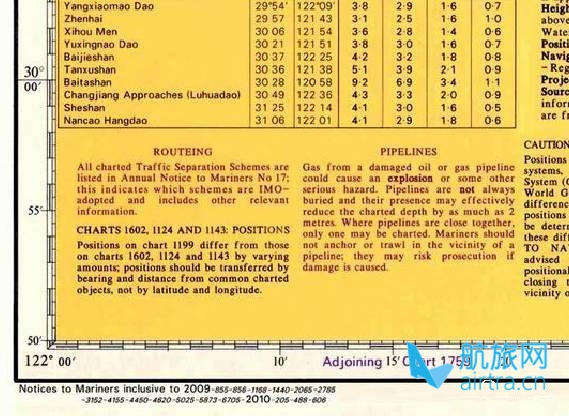

有关使用图的重要说明也印在此栏内,例如禁航区、雷区、禁止抛锚区、航标、分道通航制和地磁资料等与航行安全有关的说明及重要注意事项或警告。

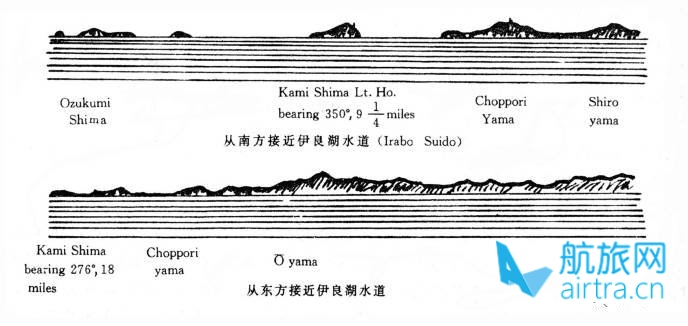

有些海图标题栏还附有图区内重要物标的对景图、潮信表、潮流表和换算表等资料。

【学航海】别说你看得懂海图,不信请看!

2.图廓注记

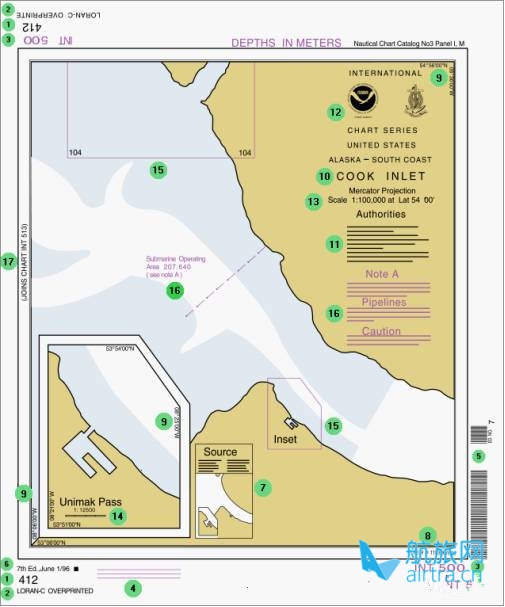

在海图图廓四周注记有许多与出版和使用海图有关的资料。

图廓注记主要内容:

①海图图号

中版海图图号印在海图图廓的四个角上,不论海图怎样放置,图号均可保持从该图的右下角读出。

【学航海】别说你看得懂海图,不信请看!

②出版和发行情况

印在图廓外下边中间,给出新图的出版和发行单位、日期。其右边还印有该图新版或改版日期、制版年份和印刷方法等。

【学航海】别说你看得懂海图,不信请看!

③小改正

印在图廓外左下角,用以登记自该图出版(新版或改版)以来改正过的所有小改正的通告年份和通告号码,以备查考该图是否已及时改正至最新。【学航海】别说你看得懂海图,不信请看!

④图幅

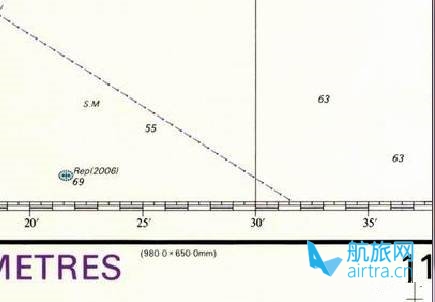

印在图廓外右下角,在括号内给出通常以毫米为单位的海图内廓界限尺寸,用以检查海图图纸是否有伸缩变形。

【学航海】别说你看得懂海图,不信请看!

⑤对数图尺

某些大比列尺的港湾图和航行图的外廓图框上,通常印有用对数原理编制出的对数图尺,位于该图右下方或左上方,用于速算航程(S)、航速(V)和航行时间(t)之间的关系。

【学航海】别说你看得懂海图,不信请看!

⑥邻接图索引

印在图廓外,或图廓内适当地方,表示相同或相近比例尺的邻接图图号。(文章转自微信公众号:航海人)
