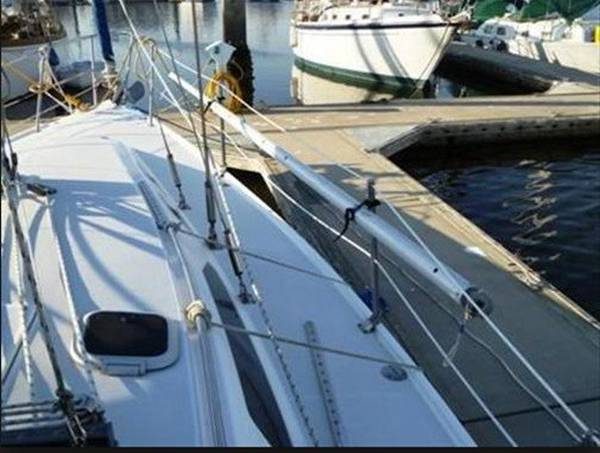

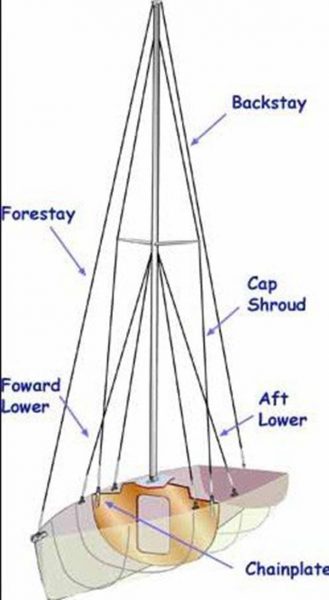

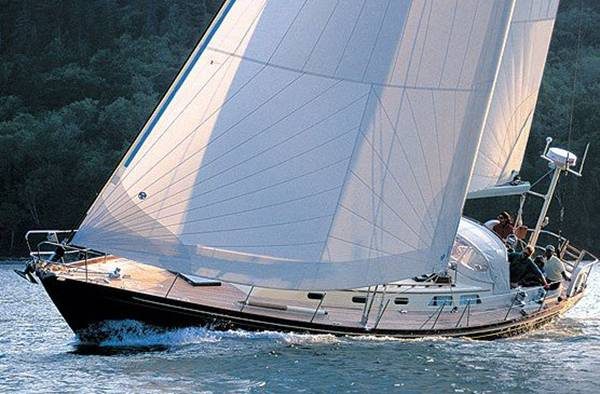

首先来讲讲桅杆,巡航帆船的桅杆基本都是由铝制成。其他材料比如钢,碳纤维等不适合安装在巡航帆船上,就算是不考虑价格碳纤维也不适合巡航帆船。因为碳纤维不适合开孔,巡航帆船上的桅杆需要安装一些索具绞车等装备,碳纤维开孔以后强度降低,没什么优势。另外桅杆是一个整体结构,桅杆强度只是一部分,其实主要的受力部分是四周的钢索,见下图。
制作帆的材料有很多种,就不一一列举了,反正就是各种人工纤维,名称都是五花八门,各种高科技,忽悠人成分居多。一面好帆应该具有结实、耐用、受风形状好(效率高)、重量轻等优点,当然了都具备价格自然就高了。巡航帆船来讲具备前两项就可以,结实、耐用。从制作工艺上来讲低价帆都是拼接制作,高级帆一般都是3D成型织出来的。另外多说一句,这个帆没有统一型号,都是定制的。
拼接帆

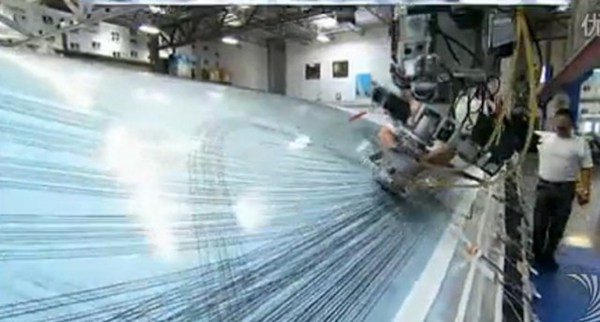

织帆机
帆形有很多种,什么jib、热那亚帆,球帆 、大三角帆、暴风帆等等。名称虽然很多,实际可以分为三种,主帆、三角帆和球帆。

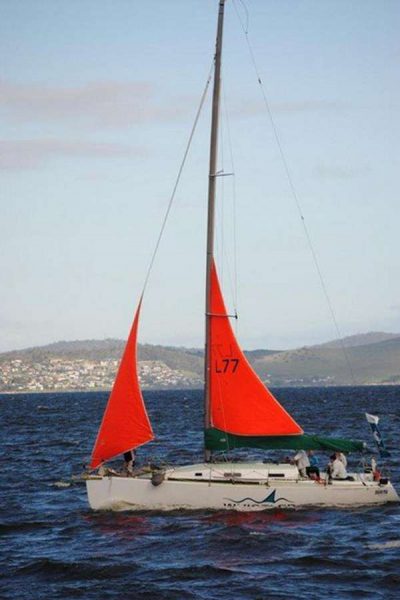

在桅杆上的就是主帆,前帆支索上的三角形帆是三角帆,橘红色的那个是球帆。

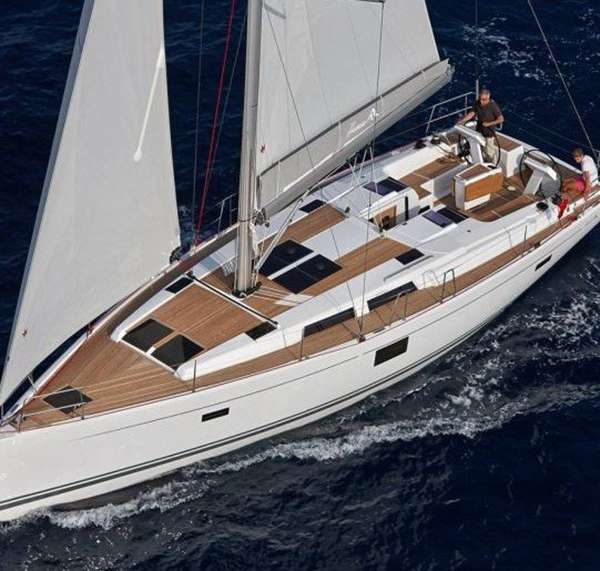

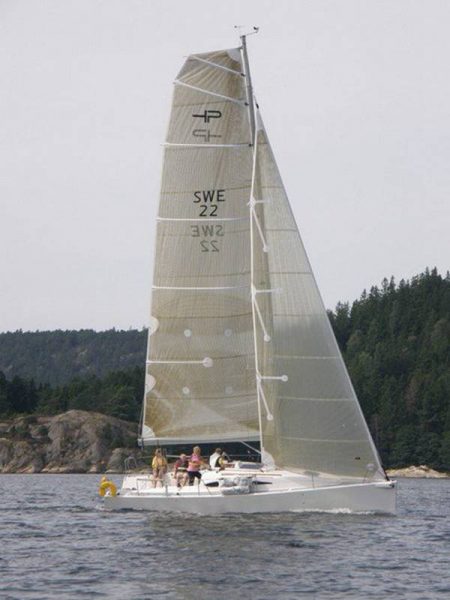

主帆的形状有三角形的也有这种类似四边形的。

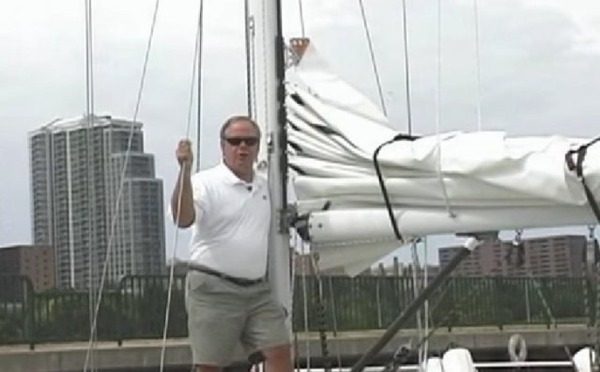

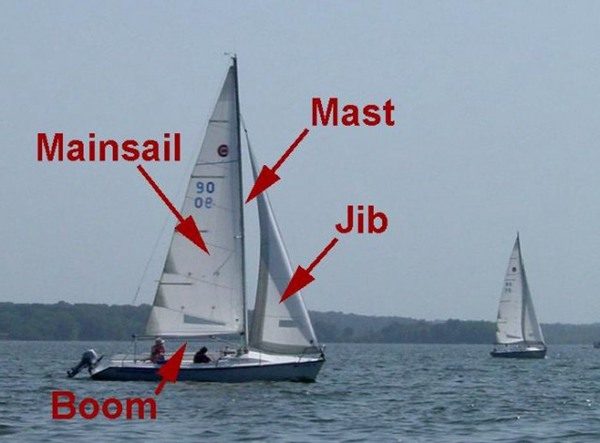

区别在哪呢,一是四边形的在同等桅杆高度,同等boom(这词不知道怎么翻译,桅杆上的那个横杆,见上图)长度下,比三角形的要大,受风形状要好,效率也高。二是由缩帆方式所决定的,上一篇讲过船体的最大速度,比如说船体最大速度是10节,在强风下或许有可能达到12左右,但是15节是无论如何也达不到的。这种情况下就没必要保持这么大的受风面积,就需要缩帆,而且这种情况海上巡航时非常常见,基本每天都要遇到好几次。
一种是直接堆下来,多用于四边形

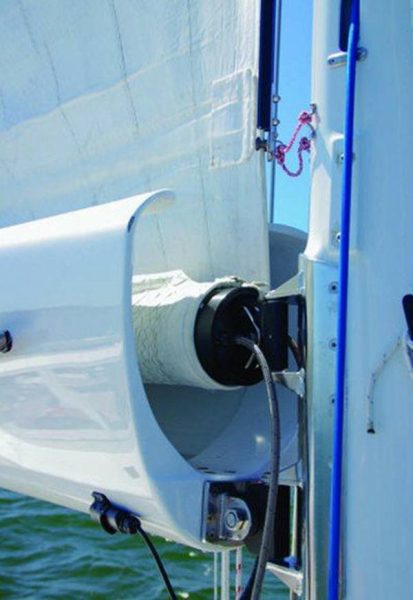

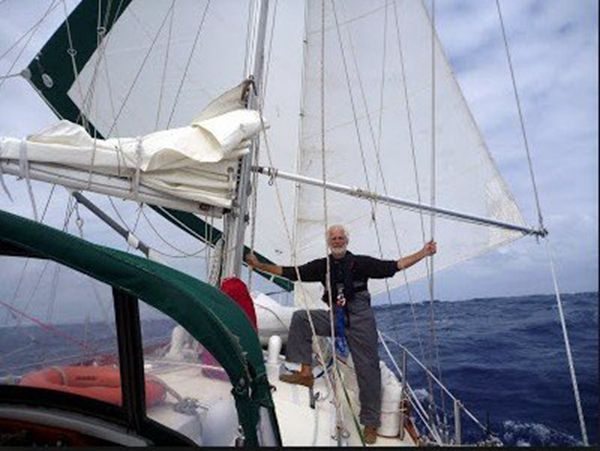

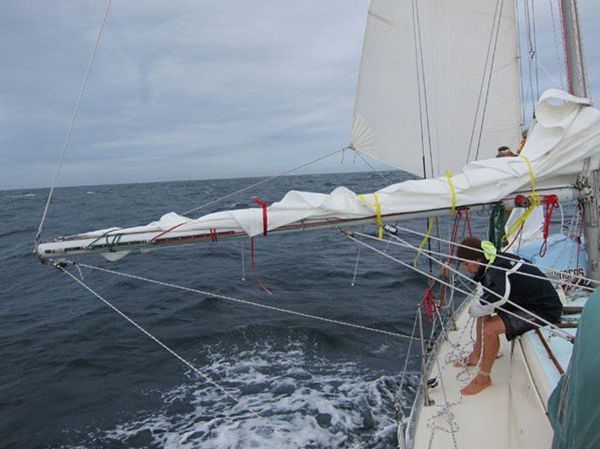

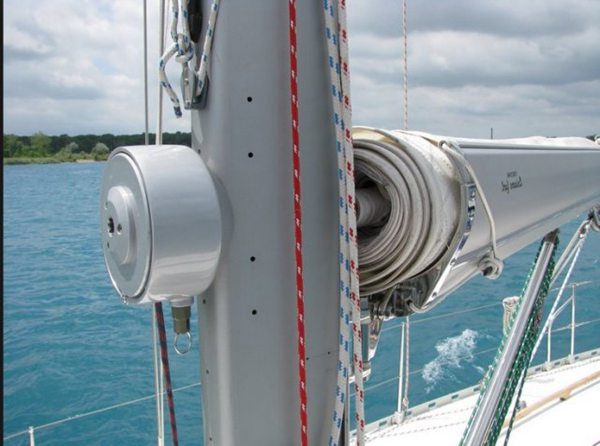

一种是boom卷帆,四边形和三角形都能用
当然也有电动卷帆的

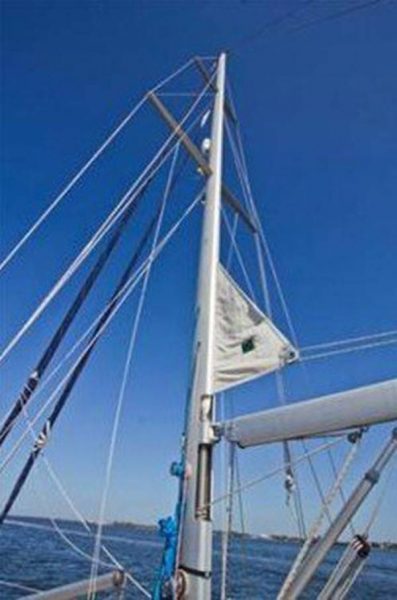

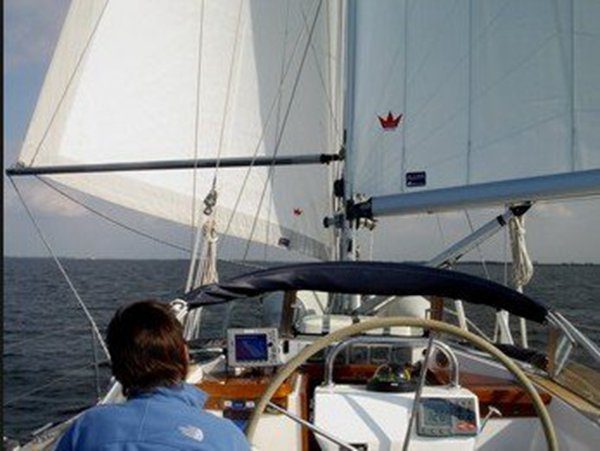

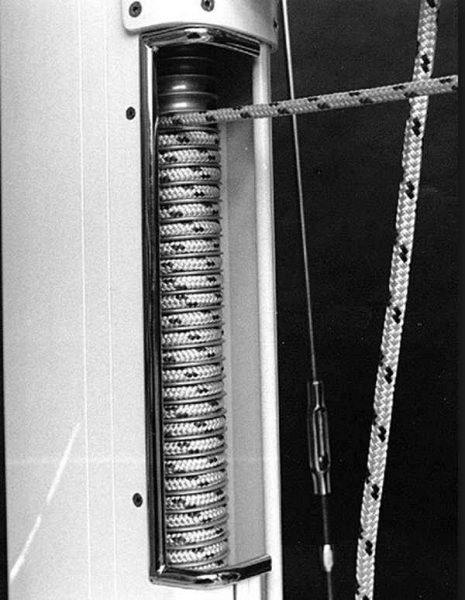

还有一种是桅杆卷帆,三角形用的
也有电动的,就不贴了,自行脑补

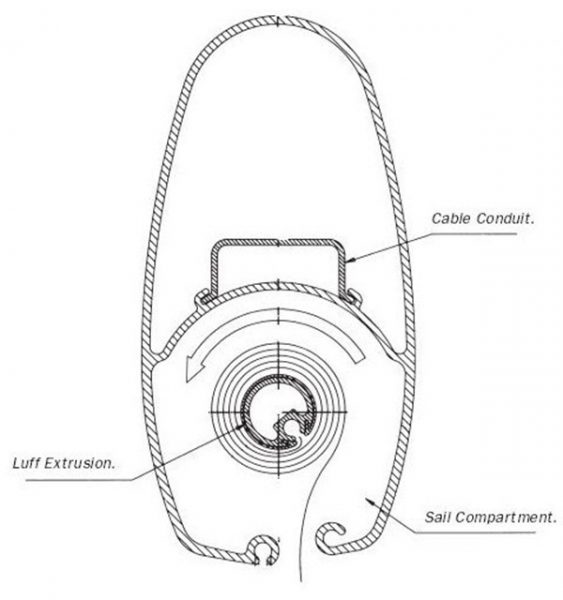

桅杆横截面
三角帆固定于前帆支索,小一点的叫jib,大的叫大三角帆。
jib帆

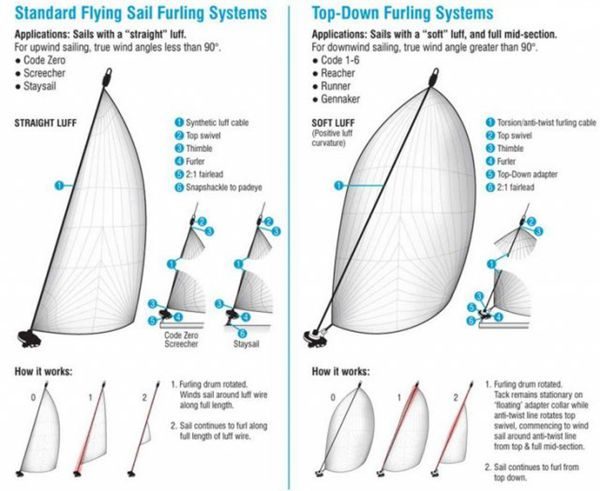

缩帆方式和 桅杆卷帆差不多,也是卷起来。
拉动下面的绳子就卷起。
拉动帆绳打开
当然也有电动的
大三角帆
讲到这个帆,就得讲到帆的用途了。从用途上讲帆可以分为两类,顺风帆和逆风帆。
逆风帆就是上面讲的主帆和jib帆,至于为什么逆风能航行,就不需要讲了吧,

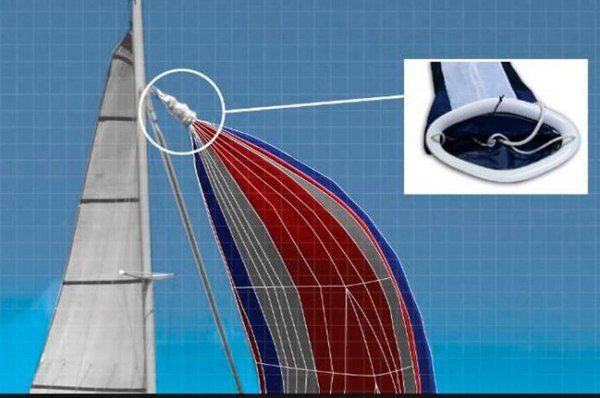

顾名思义顺风帆,就是顺风时候用的,一般来讲包括 大三角帆、球帆和不对称球帆。见下图
球帆是近似于球形,不对称球帆是介于球形和三角形之间的形状,其实不用管那么多,一般来讲巡航帆船这三种帆有一种就行,甚至没有也可以。为什么这么说呢,球帆不太好控制。

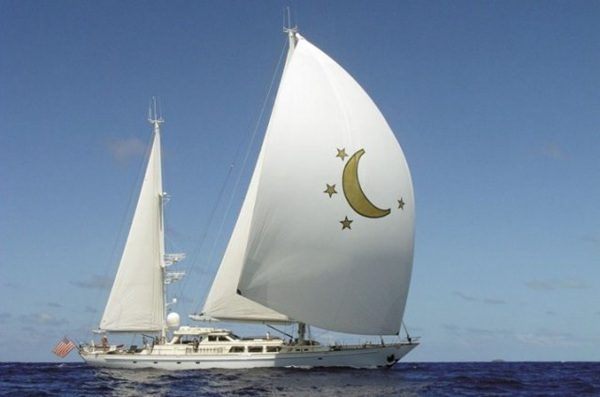

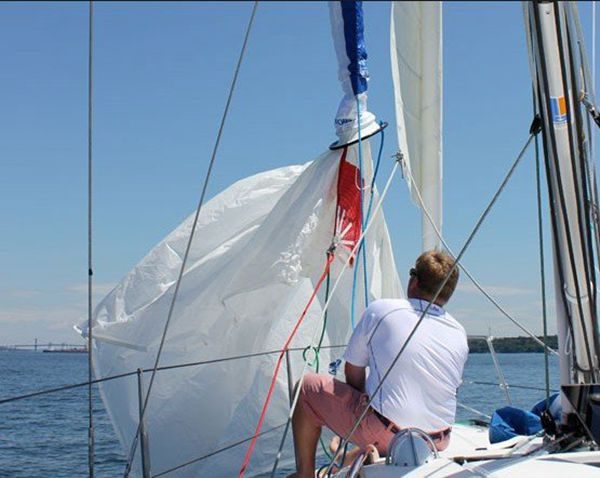

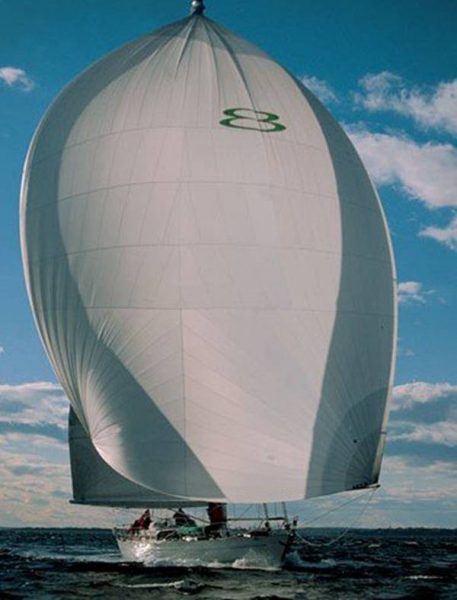

这是一个典型的球帆,可以看到有巨大的帆面积,同时也带来了很大的危险性,由于顺风帆帆面积都比较大,制作帆的材料就要轻,要不就很容易塌陷,风小带不起来,当然也不会太结实。使用极限风速都不超过30节,这个速度在海上是很平常的,风速从10节突然增大到30节,经常是几分钟的事。所以使用的时候都要非常小心。

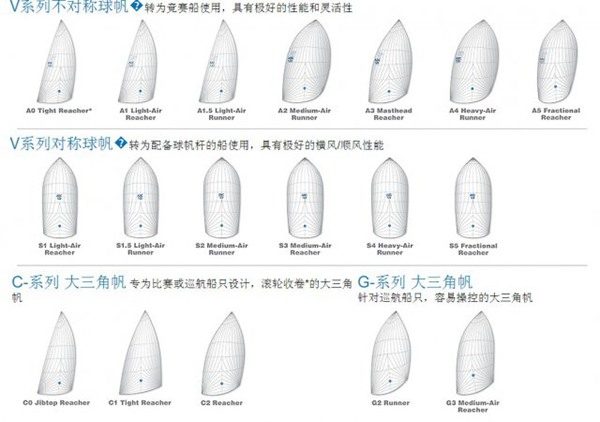

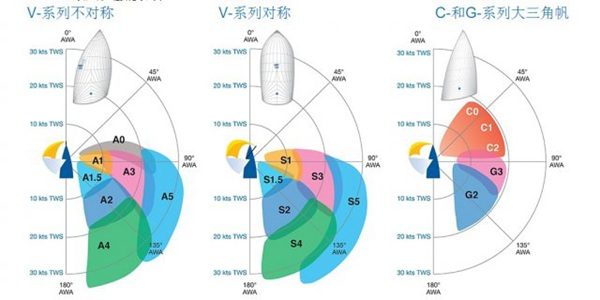

下图是顺风帆的性能表,一个颜色是一种型号的使用范围,拿V系列对称球帆蓝色的s2型号来讲,使用区间是10节——20节,超过这个风速就要换s4型了。多麻烦啊,巡航帆船上一般是能不用尽量不用,宁可走之字。
针对顺风帆的这些缺点,有人发明了一种新型球帆。

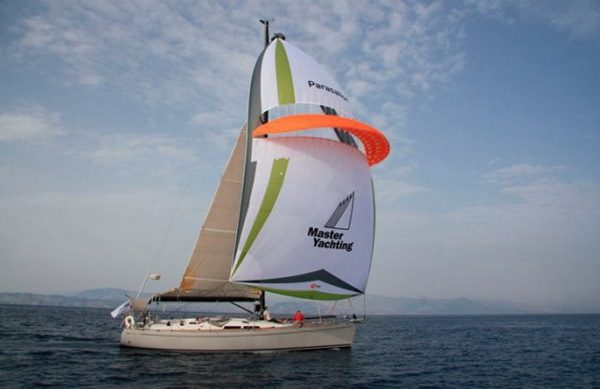

中间开了孔,这样强风下可以增加安全性,开孔位置有一个雨伞装的东西,这东西是机翼的原理,提供一个向上的提升力,在弱风下帆不至于塌陷。两头都兼顾了,分明是高大上,价格也必须高大上,10万人民币起。
球帆的升降,是这样的。
这个东西是套在球帆上的,升帆的时候拉上去,降帆的时候拉下来。
其实各种帆有点像扑克牌,可以有各种组合,上面顺风帆性能图上,可以看到大三角帆在40度凤角就可以用了,一直能用到150度,大三角帆也可以卷起,这样缩帆可以当jib用。
同理逆风帆经过一些 组合也可以用在顺风上。
这个是支帆杆,使用起来是这样的。
这样就可以替代顺风帆
正追尾风的时候也可以不用支帆杆
没有支帆杆,也可以用boom代替
还可以上两个前帆,组成蝴蝶帆
还比如这个暴风帆,巡航帆船上就很少装备,缩帆也能达到这个效果。

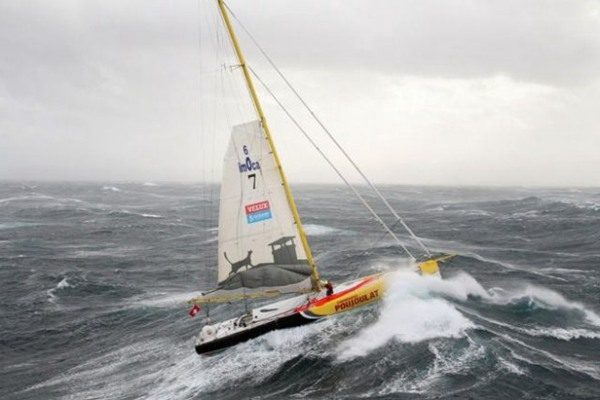

暴风帆,小点、结实用在恶劣天气。
可以看到 缩帆也可以替代

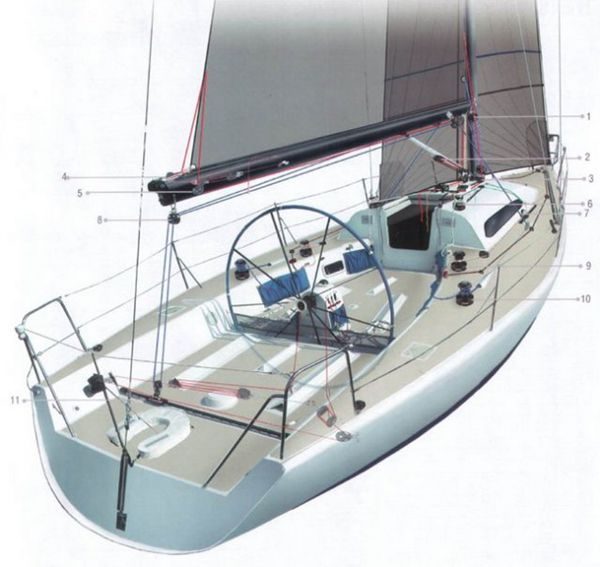

索具是由 绞车、操帆索、夹绳器、滑轮、滑块、滑轨组成,用来操作帆。

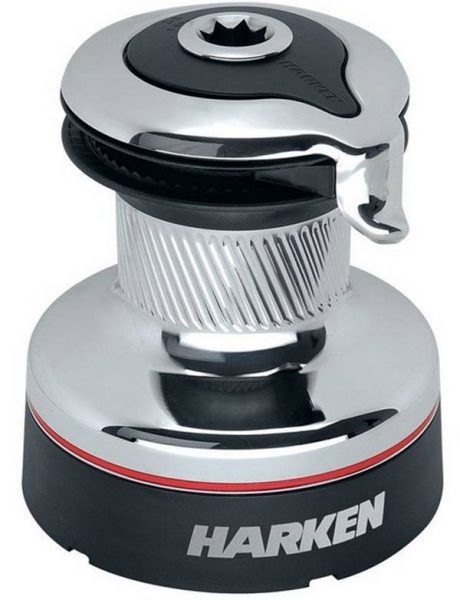

绞车

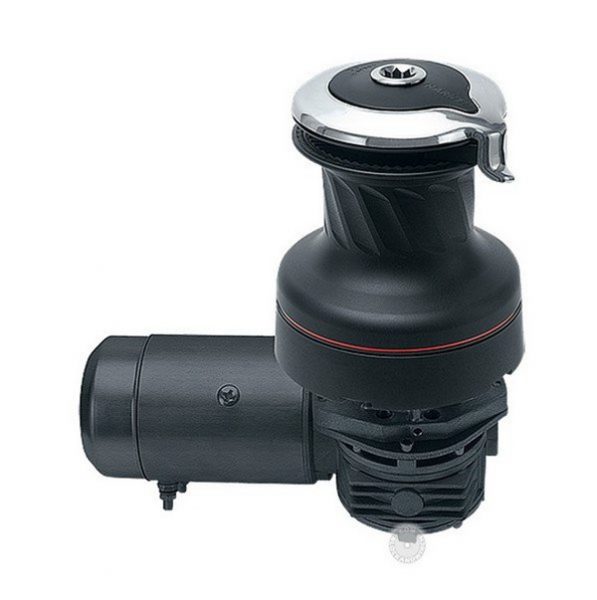

电动绞车

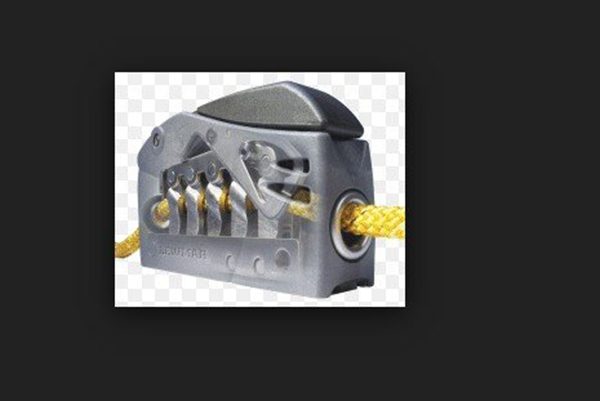

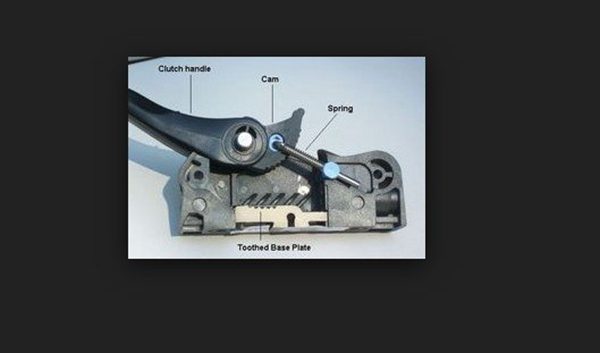

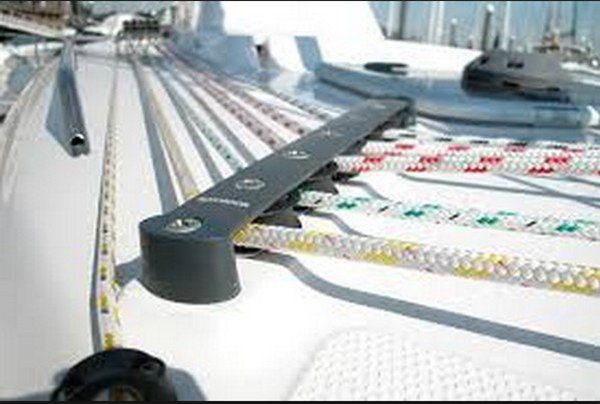

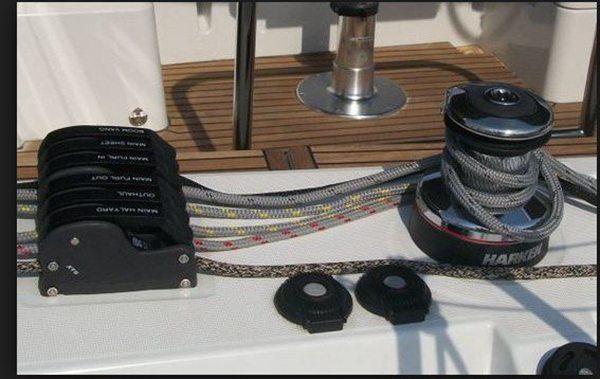

夹绳器 可以看到下面是倒刺装的,合起来是这样的

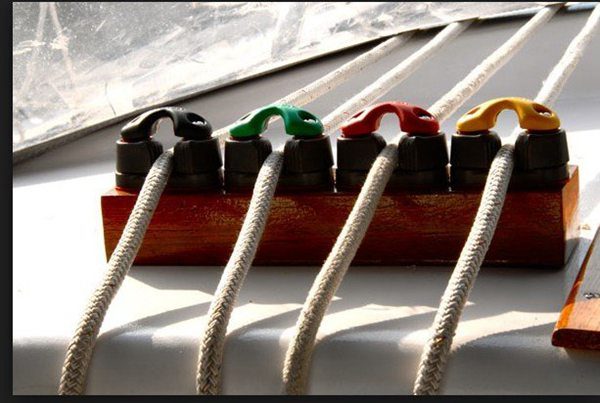

还有简易的
可以并排组合,布置在绞车附近

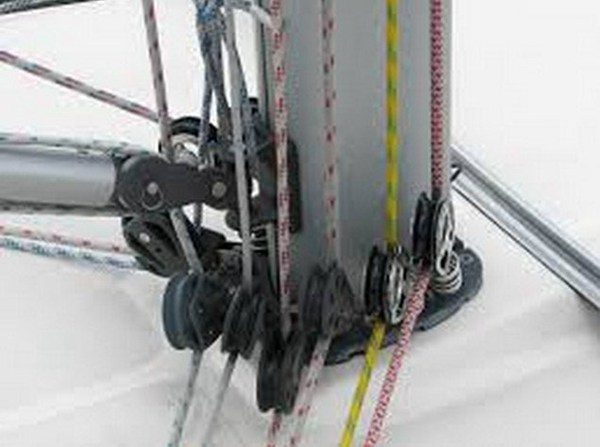

滑轮组
然后在通过滑轮上桅杆
还有各种滑轨
jib帆滑轨
主帆滑轨
滑轮和滑轨可以互相替代,和帆一样都有多种组合,就不多做介绍了。(文章转自:帆船吧)
